    Custom Industrial Grade Power Line Isolator Filter Manufacturers

    Mga Tagubilin sa Pag-wire para sa Isolation Filter

    Sa praktikal na mga application ng power line carrier, ang mga makabuluhang load gaya ng mga stabilizer ng boltahe, frequency converter, servo system, high-power na motor, malalaking kapasidad na capacitor, at UPS unit ay karaniwang naka-install sa mga linya ng kuryente. Ang mga load na ito ay nagpapakita ng binibigkas na mga epekto ng pagsipsip sa mga high-frequency na signal sa mga broadband power line carrier. Upang maiwasan ang pagkasira ng performance ng mga power line carrier, lubos na inirerekomendang mag-install ng mga dedikadong isolation filter sa mga linya ng kuryente upang harangan ang interference mula sa mga pinagmumulan ng load, at sa gayon ay makakamit ang pinakamainam na pagganap ng komunikasyon para sa mga power line carrier system.

    Paraan ng mga kable para sa isolation filter:

    1.Power supply side: Ang input (LINE) ng isolation filter sa power supply side ay konektado sa power input, habang ang output nito (LOAD) ay naka-link sa output (LOAD) ng isolation filter sa load side. Ang isang broadband carrier ay konektado sa parallel sa output (LOAD) ng isolation filter.

    2.Load side: Ang output (LOAD) ng isolation filter sa load side ay konektado sa power supply input, habang ang input nito (LINE) ay naka-link sa load equipment. Ang isang broadband carrier ay konektado sa parallel sa output (LOAD) ng isolation filter.

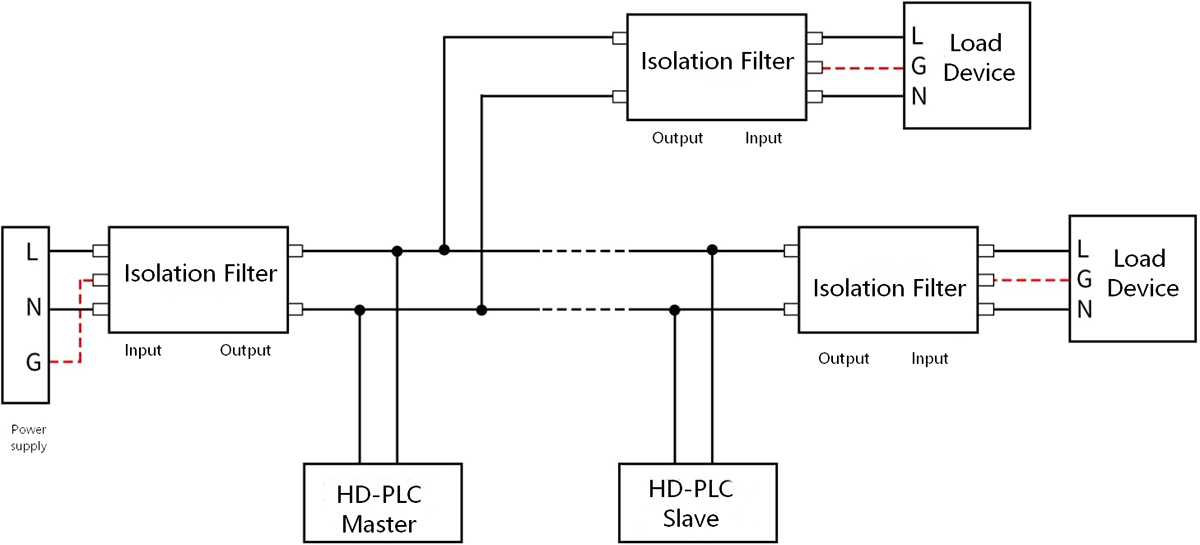

    Ang wiring diagram ng single-phase isolation filter ay ipinapakita sa ibaba:

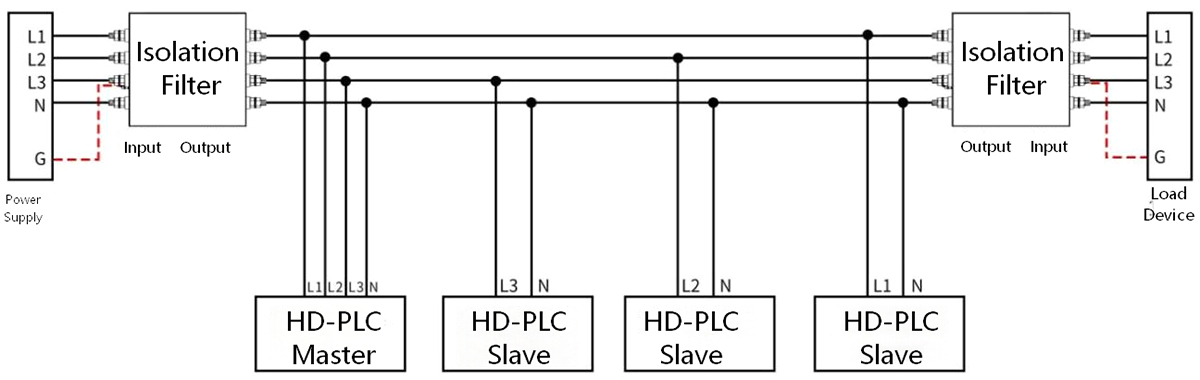

    Ang wiring diagram para sa isang three-phase four-wire isolated filter ay ipinapakita sa ibaba:

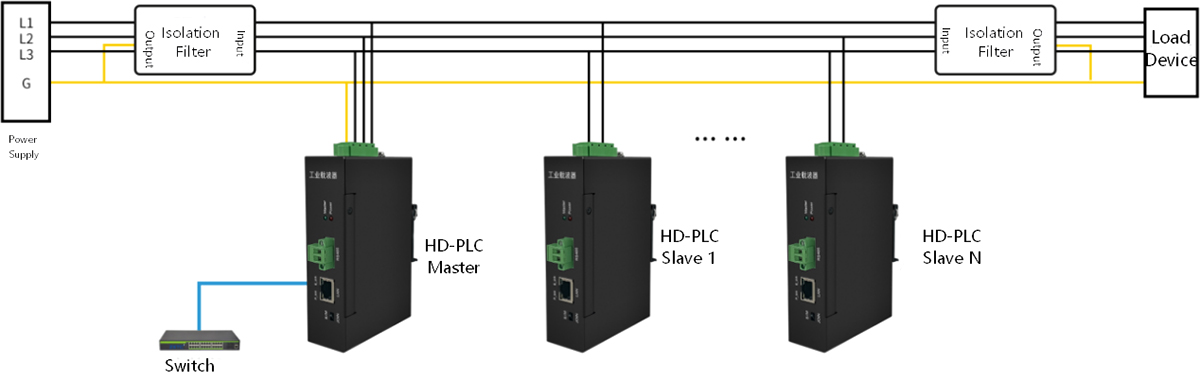

    Ang wiring schematic diagram para sa nakalaang isolation filter ng frequency converter ay ipinapakita sa ibaba:

    Mga bagay na dapat pansinin:

    1. Ang isolation filter ay isang nakalaang power supply isolation filter na idinisenyo para gamitin sa mga power line carrier. Huwag kailanman palitan ang mga komersyal na filter ng kuryente para sa nakalaang mga filter ng paghihiwalay na inilaan para sa mga carrier ng linya ng kuryente.

    2. Kapag nag-i-install ng mga filter ng paghihiwalay, ang direksyon ng pag-install ay dapat na maingat na makilala. Para sa mga filter sa gilid ng suplay ng kuryente, ang kasalukuyang dumadaloy mula sa input patungo sa output, samantalang para sa mga filter sa gilid ng pagkarga, dumadaloy ito mula sa output patungo sa input. Partikular na mahalagang tandaan na ang direksyon ng pag-install ng mga filter sa gilid ng pag-load ay kabaligtaran ng para sa mga filter sa gilid ng supply ng kuryente.

    3. Ang isolation filter ay konektado sa serye sa linya ng kuryente, habang ang broadband carrier ay konektado sa parallel sa linya ng kuryente sa output na dulo ng isolation filter. Hindi dapat i-install ang mga isolation filter sa mga linya ng kuryente sa pagitan ng iba't ibang broadband carrier sa loob ng parehong network.

    4. Ang isolation filter ay dapat na naka-install nang mas malapit hangga't maaari sa parehong bahagi ng power supply at sa load side upang epektibong i-filter ang electromagnetic interference na pumapasok sa mga linya ng kuryente at lumalabas palabas.

    5. Ang mga linya ng input at output ng isolation filter ay dapat magpanatili ng tamang distansya sa pagitan nila. Iwasan ang parallel o crossed wiring upang maiwasan ang pagkasira ng pagganap ng pag-filter.

    6. Ang ground wire ng isolation filter ay hindi dapat iwanan sa isang lumulutang na estado; ito ay dapat na konektado sa alinman sa isang ground wire o ang metal enclosure ng electrical box, na ang pinakamaikling posibleng haba ay mas kanais-nais.

    7. Ang lahat ng mga load sa power carrier circuit ay dapat nilagyan ng mga isolation filter upang matiyak na ang broadband carrier communication ay gumagana sa malinis na mga linya ng kuryente.

    8. Panganib ng electric shock: Huwag gumana sa ilalim ng mga live na kondisyon! Ang isolation filter ay nilagyan ng mga bahagi ng pag-iimbak ng enerhiya, at ang mga panganib sa boltahe ay nananatili sa loob ng 10 segundo pagkatapos maputol ang kuryente. Huwag direktang hawakan ang mga terminal connection kaagad pagkatapos maputol ang kuryente.

    Tungkol sa Amin
    ASY Electronics (JiaXing) Co.,Ltd.
    ASY Electronics (JiaXing) Co.,Ltd.

    ASY Electronics is China Custom HD-PLC Power Line Filter Suppliers and Industrial Grade Power Line Isolator Filter Manufacturers, a high-tech enterprise specializing in the industrial Internet of Things (IoT), dedicated to building a data-driven, highly collaborative, and future-oriented smart factory. With "data sensing" and "intelligent connectivity" as our core capabilities, we provide manufacturing enterprises with integrated solutions—from equipment condition monitoring and refined energy management to production process optimization—through our independently developed edge-layer hardware and data integration solutions. We empower enterprises to achieve digital and intelligent transformation. We offer PLC Band-pass Filter Solutions for sale.

    Sertipiko ng karangalan
    • karangalan
    • karangalan
    • karangalan
    • karangalan
    • karangalan
    • karangalan
    Balita
    Isolation Filter Industry knowledge

    Paano Napapabuti ng HD-PLC Power Line Filter ang Signal Integrity sa High-Speed ​​Power Line Communication?

    Panimula

    Ang mga high-speed power line communication (PLC) system ay malawakang ginagamit sa pang-industriyang IoT application para magpadala ng malalaking volume ng data sa mga kasalukuyang linya ng kuryente. Gayunpaman, ang mga linya ng kuryente ay likas na maingay dahil sa pagpapalit ng mga aparato, motor, at iba pang kagamitang pang-industriya. An HD-PLC Power Line Filter ay isang kritikal na bahagi na nagpapagaan ng ingay at nagpapahusay ng integridad ng signal, na tinitiyak ang maaasahang komunikasyon kahit na sa malupit na kapaligirang pang-industriya.

    Tungkulin ng Mga Filter ng HD-PLC Power Line

    • Pagpigil sa Ingay: Pinapahina ng filter ang electromagnetic interference (EMI) at high-frequency na ingay na nabuo ng mga kagamitang pang-industriya, na pinapanatili ang katapatan ng mga signal ng HD-PLC.
    • Pagbawas ng Reflection ng Signal: Sa pamamagitan ng pagtutugma ng impedance at pag-filter ng mga hindi gustong harmonic, binabawasan ng filter ang mga pagmuni-muni ng signal na maaaring magdulot ng mga error sa data.
    • Paghihiwalay ng Boltahe: Maraming mga filter ng HD-PLC ang nagbibigay ng galvanic isolation, na nagpoprotekta sa mga sensitibong electronics ng komunikasyon mula sa mga spike ng boltahe at transient sa linya ng kuryente.
    • Pinahusay na Data Throughput: Ang mga mas malinis na signal ay direktang nagsasalin sa mas mataas na epektibong mga rate ng data at nabawasan ang pagkawala ng packet sa mga pang-industriyang IoT network.

    Paghahambing ng Mga Teknikal na Parameter

    Parameter Karaniwang Halaga Epekto sa Integridad ng Signal
    Pagkawala ng Insertion ≤ 1 dB (1-30 MHz) Minimal signal attenuation, nagpapanatili ng high-speed na komunikasyon
    Pagpapahina ng EMI Noise > 40 dB (100 kHz – 30 MHz) Binabawasan ang data corruption na dulot ng pang-industriyang ingay
    Pagtutugma ng Impedance 50 Ω ± 5% Pinipigilan ang pagmuni-muni ng signal, pinapabuti ang integridad ng data
    Paghihiwalay ng Boltahe Hanggang sa 2500 V Pinoprotektahan ang mga PLC device mula sa mga surge at spike

    Pagsasama sa Industrial IoT

    ASY Electronics , isang nangungunang tagagawa ng mga solusyon sa custom na power line carrier (PLC) na nakabase sa China, ay nagsasama Mga Filter ng HD-PLC Power Line sa komprehensibong pang-industriya na mga solusyon sa komunikasyon ng IoT. Gamit ang edge-layer na hardware at mga kakayahan sa pagsasama ng data, ASY Electronics nagbibigay-daan sa mga negosyo na makamit intelligent na koneksyon , pinong pamamahala ng enerhiya, pagsubaybay sa kondisyon ng kagamitan, at pag-optimize ng proseso ng produksyon. Sa pamamagitan ng pagsasama ng mga filter na may mataas na pagganap, ASY Electronics Tinitiyak ang matatag at maaasahang komunikasyon ng HD-PLC para sa mga matalinong pabrika.

    Konklusyon

    Sa buod, HD-PLC Power Line Filters gumaganap ng mahalagang papel sa pagpapahusay ng integridad ng signal sa mga sistema ng komunikasyon sa high-speed na linya ng kuryente. Sa pamamagitan ng pagpigil sa ingay, pagbabawas ng mga reflection, pagbibigay ng boltahe na paghihiwalay, at pagpapanatili ng mataas na throughput, ang mga filter na ito ay nagbibigay-daan sa maaasahang pang-industriya na IoT network. Gusto ng mga kumpanya ASY Electronics gamitin ang mga filter na ito bilang bahagi ng mga end-to-end na solusyon, na sumusuporta sa digital at matalinong pagbabago sa mga manufacturing enterprise.

    FAQ

    • Q1: Ano ang gumagawa ASY Electronics ' HD-PLC Power Line Filters na angkop para sa pang-industriyang IoT application?
      A: ASY Electronics dalubhasa sa mga pang-industriyang solusyon sa komunikasyon ng IoT, pagsasama-sama ng edge-layer na hardware at pinagsama-samang mga solusyon sa data. Ang kanilang HD-PLC Power Line Filters ay nagbibigay ng mahusay na pagsugpo sa ingay at boltahe na paghihiwalay, na tinitiyak ang maaasahang komunikasyon sa mga pang-industriyang kapaligiran.
    • Q2: Maaari bang HD-PLC Power Line Filters mula sa ASY Electronics ipasadya para sa iba't ibang mga kondisyon ng kapangyarihang pang-industriya?
      A: Oo. ASY Electronics nag-aalok ng mga customized na filter upang tumugma sa mga partikular na hanay ng boltahe, mga kinakailangan sa impedance, at mga kondisyon ng ingay, na nagbibigay-daan sa tuluy-tuloy na pagsasama sa mga smart factory system at PLC network.
    • Q3: Paano ginagawa ASY Electronics sumusuporta sa digital na pagbabago sa pamamagitan ng mga filter ng HD-PLC?
      A: Sa pamamagitan ng pagsasama ng HD-PLC Power Line Filters sa mga solusyon sa IoT na hinihimok ng data, ASY Electronics tumutulong sa mga manufacturing enterprise na makamit ang matalinong koneksyon, na-optimize na pamamahala ng enerhiya, at pagsubaybay sa proseso ng produksyon, na nagtutulak ng digital at matalinong pagbabago ng pabrika.
