KS810NS

DC Broadband Power Line Communication

Name: DC Broadband Power Line Communication
Rating: 5 (99 reviews)

Ang carrier module na KS810N ay nahahati sa DC type KS810NS at general type na KS810NT, sumusuporta sa bus, star, tree, at hybrid na topological na istraktura ng network.

Ang uri ng DC na KS810NS ay angkop para sa komunikasyon ng carrier ng DC12-48V sa mga linya ng kuryente，ayon sa linya ng kuryente na may load ay nahahati sa dalawang uri ng mga kable, na may load at walang load dedicated line.

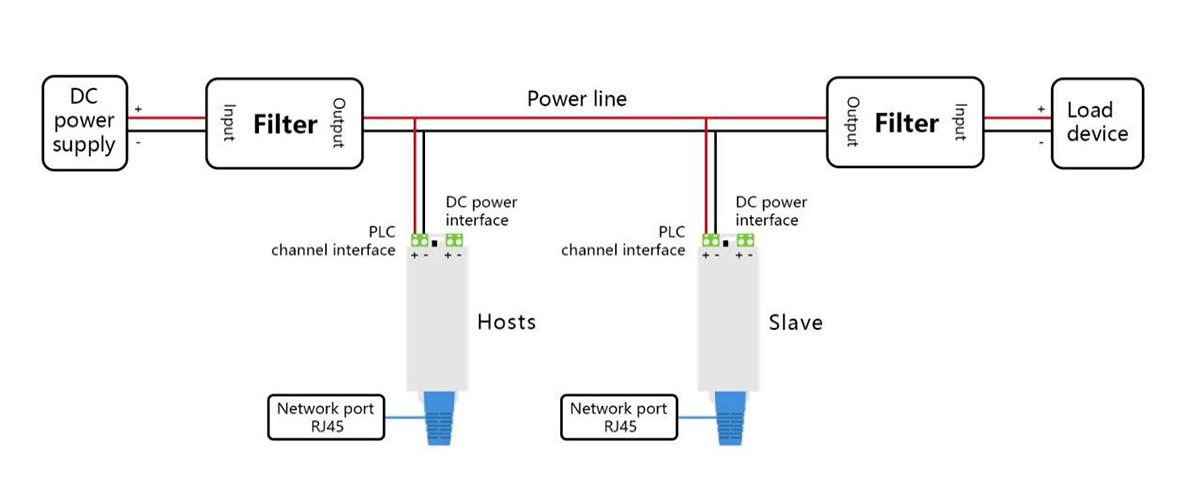

1. DC type KS810NS power line na may load，kailangang gamitin na may filter. Ang power supply port ay suspendido at hindi konektado，PLC channel port ay konektado sa parallel sa DC power line，mag-ingat na makilala sa pagitan ng positibo at negatibong mga poste. Reference wiring schematic：

Larawan 1

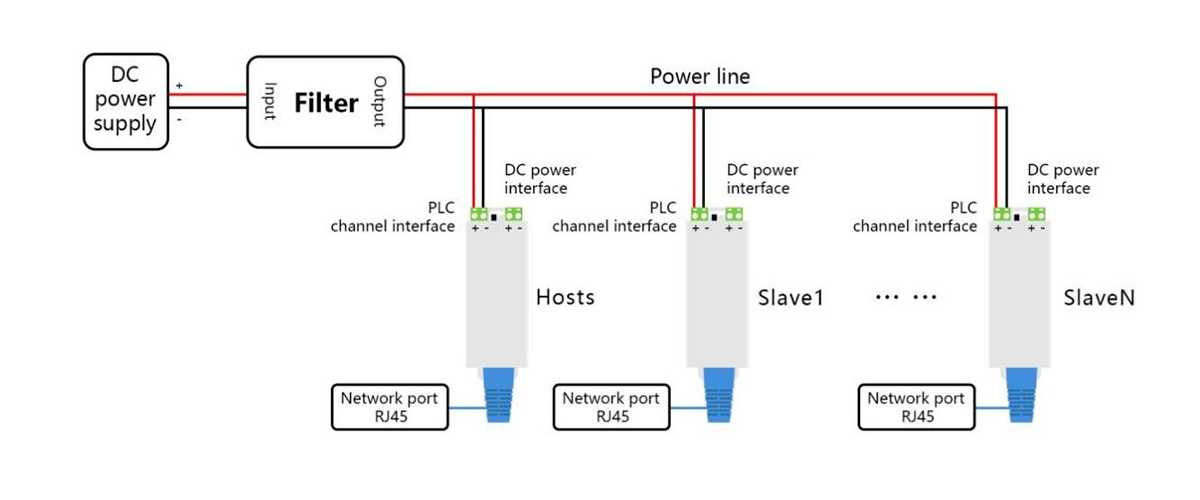

2. Ang uri ng DC na KS810NS na mga linya ng kuryente na walang load ay napupunta sa mga nakalaang linya, ang power port ng carrier sa gilid ng power supply ay konektado sa isang DC12-48V power supply, ang iba pang carrier power supply port ay sinuspinde at hindi konektado, ang mga channel port ng lahat ng mga carrier ay konektado sa parallel sa DC power line, mag-ingat sa pagkilala sa pagitan ng positibo at negatibong wiring schematic.

Larawan 2

Teknikal na data

Pag-uuri	Mga teknikal na tagapagpahiwatig
Power supply	DC 12-48V
PLC Signal port	Uri ng NS: DC12-48V	Uri ng NT: AC 0-220V o DC 0-400V
	Anumang two-core cable, power line, slip contact cord, slip ring cable
Uri ng modulasyon	Uri ng modulasyon ng OFDM
dalas ng carrier	2～28 MHz
bandwidth ng Ethernet	10M/100Mbps pag-aangkop sa sarili
Distansya ng paghahatid	Ang karaniwang mga linya ng kuryente ay 500 metro, coaxial cable 2 kilometro, class 10 relay hanggang 3-5 kilometro
RS485	Suportahan ang kasunduan sa Modbus RTU，nako-configure ang baud rate 1200~115200bps
Pagkaantala ng data	Sa loob ng 10ms
Posibilidad ng pagkawala ng pakete	Mas mababa sa 0.1‰
Pangkalahatang pagkonsumo ng kuryente	≤3W
Karaniwang kasunduan	TCP/IP，UDP，Profinet，Home Plug，Home PlugAV，Modbus-TCP， IEEE 802.3，IEEE 802.3U，IEEE 802.3ab，IEEE 1905.1， IEEE 1900，IEEE 1901 atbp
Paraan ng pag-encrypt	AES-128bit
Multicast	Suportahan ang IGMP multicast protocol, ang maximum na bilang ng mga node ay 128
Mga sukat sa labas	Sukat:1603526mm (LWH) Timbang: 250g I-install: Earhook
Kinakailangan sa kapaligiran	Temperatura ng pagpapatakbo:-40℃～85℃ Operating humidity：20%-95%（Walang condensation） Temperatura ng imbakan:-40℃～85℃
Oras ng trabaho	Industrial grade, sumusuporta ng 7*24 na oras sa lahat ng panahon na trabaho
