Mga tampok
● Malawak na saklaw ng pagsukat, -0.1MPa hanggang 100MPa.
● Lahat ng hindi kinakalawang na asero construction, iba't ibang uri ng pressure interface.
● Maaasahang pagganap, ligtas at madaling gamitin.
● Iba't ibang uri ng signal ng output.
● Ang reverse polarity na proteksyon at ang agarang overcurrent at overvoltage na proteksyon ay nakakatugon sa mga kinakailangan sa proteksyon ng EMI..
● Ang mga produktong intrinsically safe explosion-proof ay nakakatugon sa mga kinakailangan sa disenyo ng GB3836.4 standard.
● Nakakatugon ang mga produktong hindi lumalaban sa pagsabog sa mga kinakailangan sa disenyo ng pambansang pamantayang GB3836.2.
Pangkalahatang-ideya ng Produkto

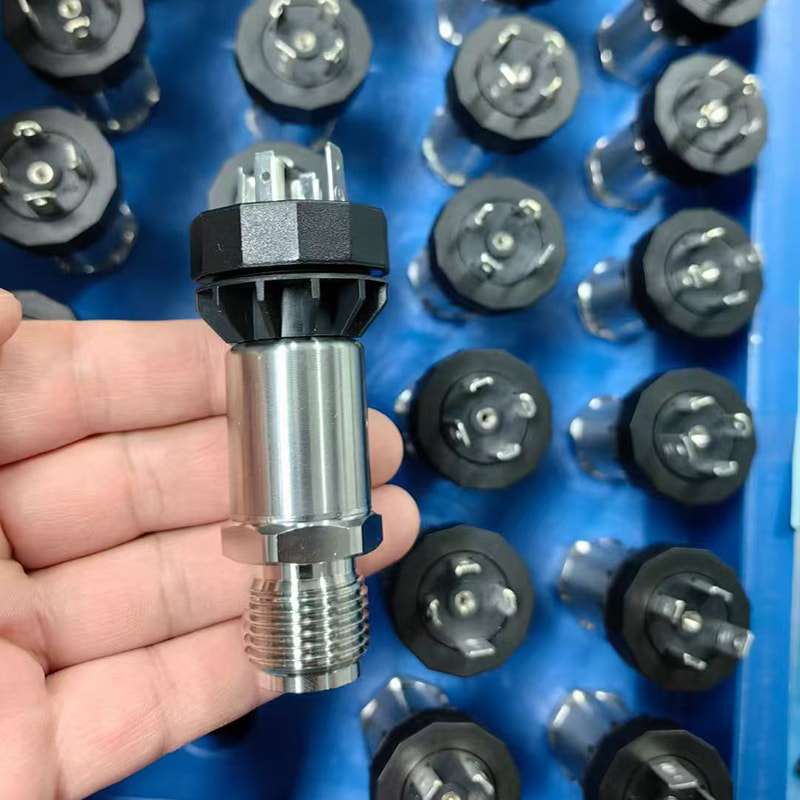

Ang AI-TH Hirschmann pressure transmitter ay gumagamit ng piezoresistive OEM pressure sensor na may stainless steel diaphragm bilang elemento ng pagsukat ng signal. Sumasailalim ito sa automated computer testing at gumagamit ng laser trimming technology para sa zero-point at temperature performance compensation sa isang malawak na hanay ng temperatura. Ang signal processing circuit, na matatagpuan sa loob ng isang hindi kinakalawang na asero na pabahay, ay nagko-convert ng sensor signal sa isang karaniwang output signal. Ang buong produkto ay sumailalim sa mahigpit na pagsubok at aging screening ng mga bahagi, semi-tapos na mga produkto, at mga tapos na produkto, na tinitiyak ang matatag at maaasahang pagganap.
Dahil sa napakahusay na pagiging maaasahan, flexibility at versatility nito, malawakang ginagamit ang produktong ito para sa pagsukat ng presyon at kontrol sa mga prosesong pang-industriya gaya ng petrolyo, kemikal, metalurhiya, kapangyarihan, at antas ng tubig.

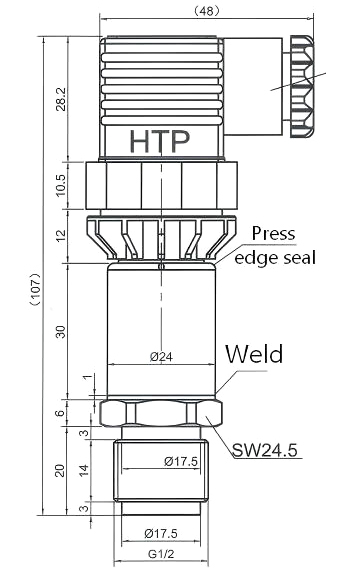

Panlabas na istraktura: (unit: mm)
Ang larawang ito ay para sa sanggunian lamang; ang aktwal na produkto ang mananaig. Maaaring i-customize ang mga interface ng presyon.
Mga teknikal na parameter:
| Saklaw | -0.1M p a ▪▪▪ 0MPa～0.01MPa ▪▪▪ 100MPa |
| Overload | 2 beses na full-scale pressure o 110MPa (alinman ang mas mababa) |
| Uri ng stress | Gauge pressure, absolute pressure, o sealed gauge pressure type |
| Katumpakan | ±0.5%FS |
| Pangmatagalang katatagan | Pinakamataas na ±0.3%FS/taon |
| Zero-point na koepisyent ng temperatura | 0.03%FS/℃(≤100kPa); 0.02%FS/℃(＞100kPa) |
| Full-scale na koepisyent ng temperatura | 0.03%FS/℃(≤100kPa); 0.02%FS/℃(＞100kPa) |
| Temperatura ng kabayaran | -10℃~80℃ |
| Temperatura ng pagpapatakbo | -30℃～80℃, intrinsically ligtas na uri -10℃~60℃ |
| Temperatura ng imbakan | -40℃～125℃ |
| Uri ng output | Kasalukuyang uri (two-wire system) | Uri ng boltahe (three-wire system) |
| Power supply | 10~30VDC | 10~30VDC |
| Output signal | 4mA~20mADC | 0/1~5/10VDC |
| Paglaban sa pagkakabukod | 100MΩ, 100VDC |
| Proteksyon ng enclosure | IP65 (uri ng plug-in) |
| Koneksyon ng kuryente | Hessmann |
| Koneksyon ng presyon | G1/2 panlabas na thread ( nako-customize kapag hiniling) |
