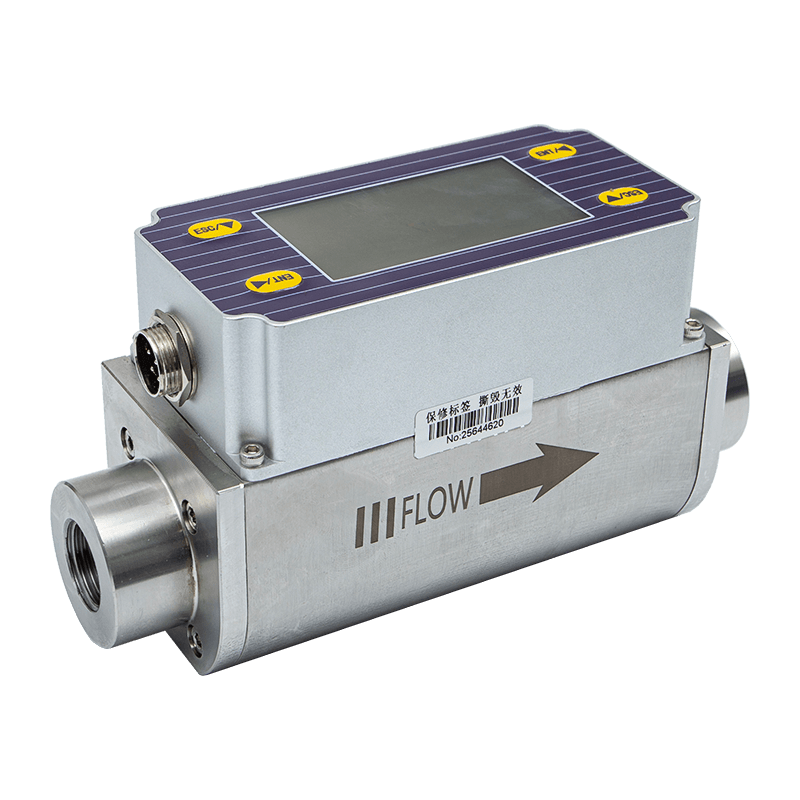

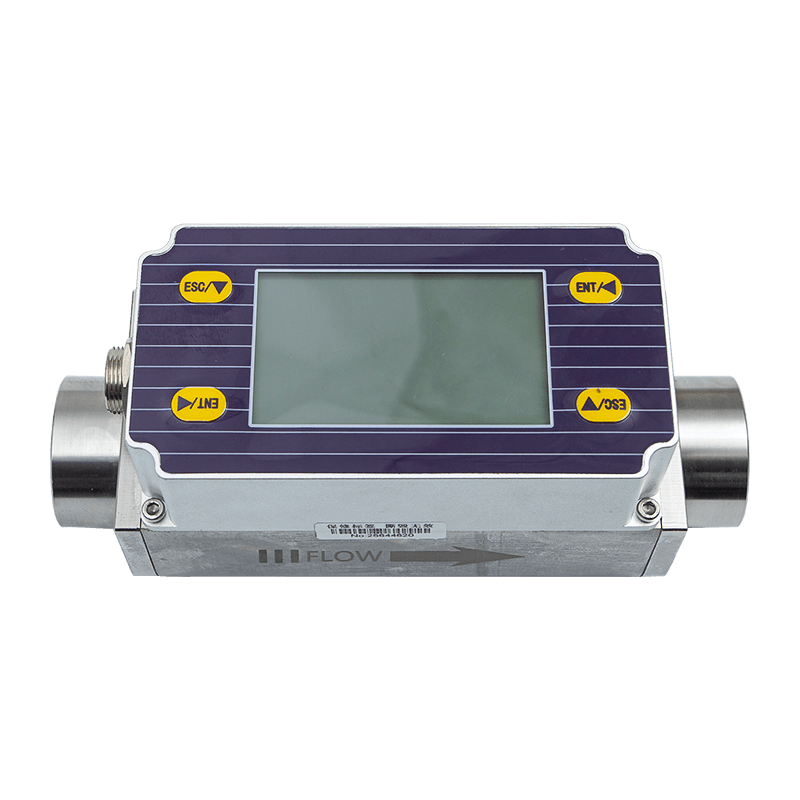

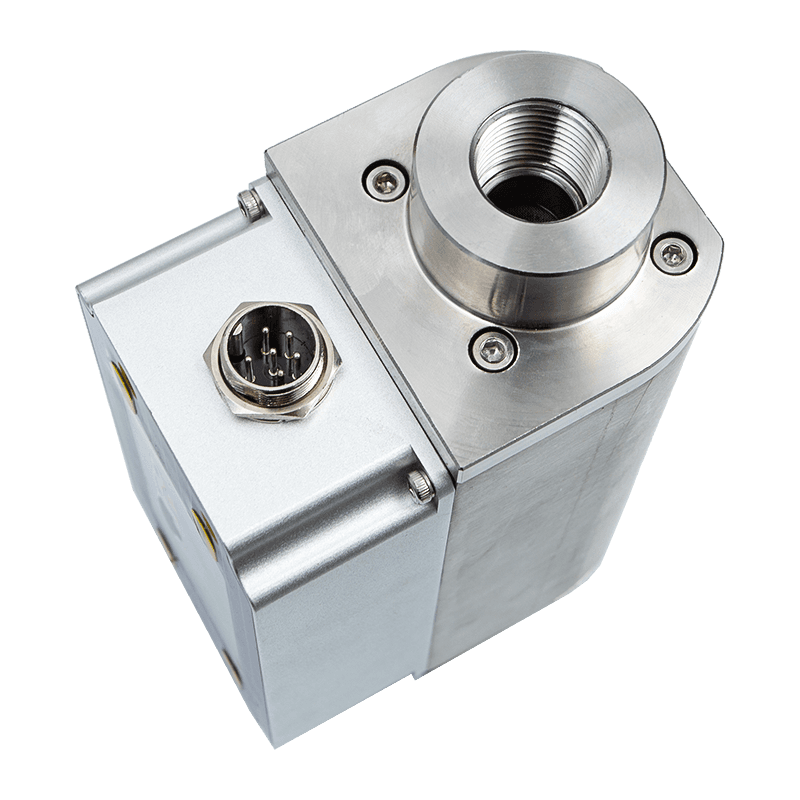

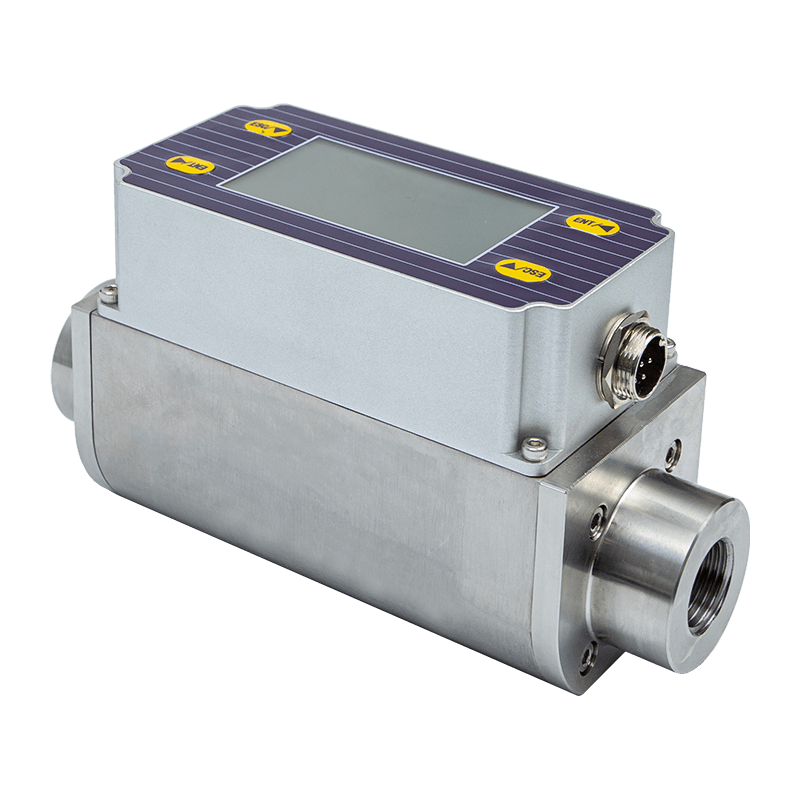

Prinsipyo ng pagsukat

Ang mga thermal gas mass flow meter ay idinisenyo batay sa prinsipyo ng thermal diffusion. Gumagamit ang mga instrumentong ito ng pare-parehong paraan ng pagkakaiba sa temperatura upang tumpak na masukat ang mga gas. Nag-aalok sila ng mga pakinabang tulad ng maliit na sukat, mataas na antas ng digitization, madaling pag-install, at tumpak na pagsukat.

Ang seksyon ng sensor ay binubuo ng dalawang reference-grade platinum resistance temperature sensor. Sa panahon ng operasyon, patuloy na sinusukat ng isang sensor ang medium na temperatura T1 ; ang iba pang sensor ay nagpapainit sa sarili sa isang temperatura na mas mataas kaysa sa katamtamang temperatura na T2 at ginagamit upang maramdaman ang rate ng daloy ng likido, na tinatawag na velocity sensor. Ang temperatura ΔT = T2 - T1 , kung saan T2 > T1 . Kapag dumaloy ang fluid, bumabangga ang mga molekula ng gas sa sensor at nagdadala ng init mula sa T2 , na nagiging sanhi ng pagbaba ng temperatura ng T2. Upang mapanatili ang ΔT na pare-pareho, ang supply ng kasalukuyang sa T2 ay dapat na tumaas. Ang mas mabilis na daloy ng gas ay nagreresulta sa mas maraming init na nadadala. May nakapirming ugnayan sa pagitan ng daloy ng gas at pagtaas ng init; ito ang prinsipyo ng pare-pareho ang pagkakaiba sa temperatura.

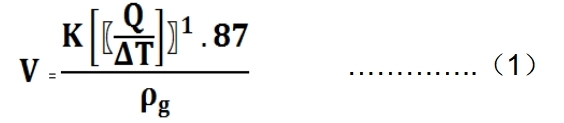

Kabilang sa mga ito ρ _g , fluid specific gravity (may kaugnayan sa density)

V - Bilis ng daloy

K - koepisyent ng balanse

Q — Kapasidad ng pag-init (na may kaugnayan sa tiyak na init at istraktura)

ΔT — Pagkakaiba ng temperatura

Dahil ang temperatura ng sensor ay palaging awtomatiko at patuloy na mga 30 °C na mas mataas kaysa sa medium (ambient) na temperatura, ang thermal gas flow meter ay hindi nangangailangan ng kabayaran sa temperatura sa prinsipyo.

Ang thermal gas mass flow meter ay angkop para sa mga temperatura ng media mula -40 hanggang 220 ℃.

( 1 ) Ang fluid specific gravity at density ay magkaugnay.

Kung saan ρ _g — ang density ng medium sa ilalim ng mga kondisyon ng operating ( kg/m3 )

ρn — Densidad ng medium sa ilalim ng mga karaniwang kondisyon ( 101.325 kPa , 20 ℃) ( kg/m3 )

P — Operating pressure ( kPa )

T — Temperatura sa pagpapatakbo (°C)

mula sa mga equation ( 1 ) at ( 2 ) na ang mga functional na relasyon sa pagitan ng bilis ng daloy, operating pressure, gas density, at operating temperature ay natukoy na.

Ang thermostatic differential thermal mass flow meter ay hindi naaapektuhan ng parehong temperatura at presyon. Ito ay isang tunay na direct mass flow meter, na inaalis ang pangangailangan para sa mga user na itama ang presyon at temperatura.

Ang mga thermal gas mass flow meter ay may mga sumusunod na teknikal na pakinabang:

● Ang tunay na mass flow meter ay hindi nangangailangan ng temperatura o pressure compensation para sa pagsukat ng daloy ng gas, na ginagawa itong maginhawa at tumpak. Maaari nitong makuha ang mass flow rate o karaniwang volumetric flow rate ng gas.

● Sa malawak na hanay ng pagsukat, masusukat nito ang mga rate ng daloy ng gas mula 100 Nm/s hanggang 0.5 Nm/s , at magagamit para sa pagtuklas ng gas leak.

● Mayroon itong magandang shock resistance at mahabang buhay ng serbisyo. Ang sensor ay walang gumagalaw na bahagi o pressure sensing component, kaya hindi ito apektado ng vibration sa katumpakan ng pagsukat.

● Simple lang ang pag-install at pagpapanatili. Maaaring isagawa ang pag-install at pagpapanatili nang hindi nakakaabala sa produksyon, sa kondisyon na pinahihintulutan ng mga kondisyon ng site. (Kailangan ng espesyal na pagpapasadya)

● Digital na disenyo. Tinitiyak ng pangkalahatang pagsukat ng digital circuit ang mga tumpak na sukat at maginhawang pagpapanatili.

● Gamit ang RS-485 na komunikasyon, ang factory automation at integration ay maaaring makamit.
