Mga tampok
● Paggamit ng microelectromechanical system (MEMS) flow sensor chip , isang bypass shunt, at isang electromagnetic proportional valve.
● Ang mga electromagnetic proportional valve ay nailalarawan sa pamamagitan ng mahabang buhay ng serbisyo at mataas na sensitivity.
● Zero-point stability ng sensor.
● Ito ay may mataas na katumpakan at mahusay na repeatability sa loob ng saklaw ng pagsukat nito.
● Mabilis na oras ng pagtugon.
● Standard mekanikal na interface, madaling i-install.
● RS485 na output ng komunikasyon, karaniwang MODBUS RTU protocol .
● Ang LCD ay nagpapakita ng madalian at pinagsama-samang mga rate ng daloy, na nagbibigay ng malinaw at intuitive na karanasan sa pagbabasa . Ang mga rate ng daloy ay maaaring kontrolin sa pamamagitan ng pag-input ng pindutan, at ang kinokontrol at real-time na mga rate ng daloy ay direktang ipinapakita sa LCD screen.
● Kasama sa karaniwang configuration ang 4-20mA input/output control .
● Nako-customize na 0-5V o 0-10V input/output control
Panimula ng Produkto

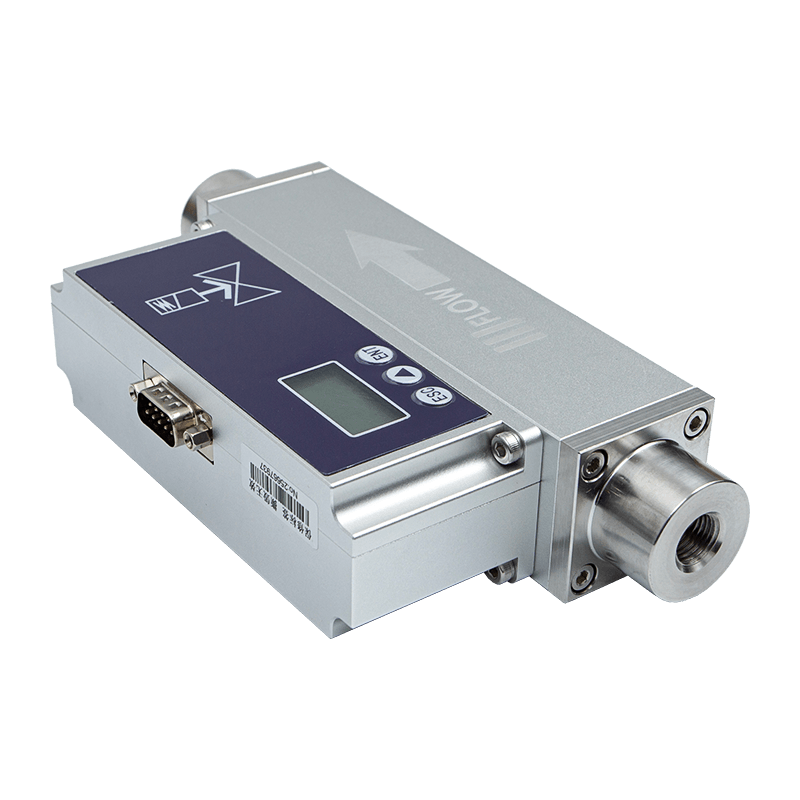

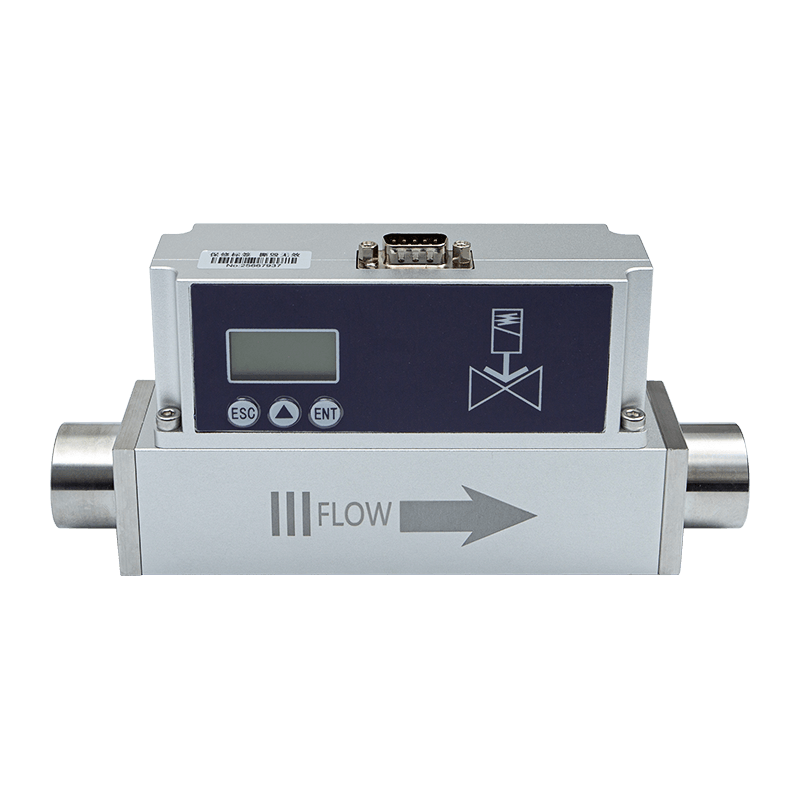

Ang AI-FC proportional valve controlled thermal gas mass flow meter ay isang thermal gas flow sensor na may proportional valve flow control na dinisenyo at binuo gamit ang advanced microelectromechanical system (MEMS) flow sensing chip. Pinagsasama nito ang teknolohiyang digital signal processing at flow control algorithm upang makamit ang tumpak na kontrol at matalinong pagproseso ng daloy ng rate ng iba't ibang gas.
Ang mga proporsyonal na valve-controlled na flow meter ay nailalarawan sa pamamagitan ng mataas na katumpakan at malakas na mga kakayahan sa anti-interference. Ang bypass fluid sa distributor ay nasa isang laminar flow state, na ginagawang mas matatag at tumpak ang pagsukat at kontrol, na ginagawa itong angkop para sa pagsukat at kontrol sa proseso ng iba't ibang maliliit na daloy ng malinis na gas.
Mga teknikal na parameter
| gumaganang suplay ng kuryente | DC24V/12W |
| Katumpakan (%) | Katumpakan ng kontrol: ±1.0% SP, Katumpakan ng pagsukat: 1% fs |
| Kontrol at sukat ng saklaw ng ratio | 1:100 |
| Uri ng balbula | Karaniwang saradong uri |
| Temperatura ng pagpapatakbo | -10~55℃ |
| kahalumigmigan | <95%RH (walang frost, walang yelo, walang condensation) |
| Mga Detalye ng Daloy | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) SLM (0-200, 300) SLM |
| Saklaw ng presyon ng pagtatrabaho | Pagsukat: 0-1.5MPa Kontrol: 10SCCM-30SPLM Presyon: 0.1-1.0MPa 100 SPLM presyon: 0.1-0.65 MPa 300SPLM Presyon: 0.1-0.5MPa |
| Karaniwang oras ng pagtugon ng kontrol | Wala pang 1.5 segundo (T90) |
| Sukatin ang oras ng pagtugon | <50ms |
| Paraan ng output | Maaaring i-customize ang 4-20mA (1-5V), 0-5V at 0-10V. |
| Mga paraan ng komunikasyon | RS485 (Modbus RS485 protocol ) |
| Pamamaraan ng kontrol | Ang pagpapatakbo ng pindutan, Modbus, 4-20mA (1-5V), 0-5V at 0-10V ay maaaring ipasadya. |
| Mekanikal na koneksyon | G1/4, PT1/2 panloob na mga thread; maaaring i-customize ang ibang mga thread. |
| Antas ng proteksyon | IP40 |
ay sinusukat sa 25 ℃, 101.32 kPa, at sa tuyong hangin .
Iba pang mga tampok
| Mapipiling karaniwang kondisyon ng temperatura | 0°, 20°, 25°, adjustable ng user, ang default ay 25° |
| Mapipiling uri ng gas | Hangin, N2, O2, CH4, Ar, CO2, He, H2 , C3H8 |
| Normal na pagkakaiba sa presyon ng pagpapatakbo | 0.1-0.8 MPa, rate ng daloy <= 30 SLM 0.1MPA-0.6MPA 30SLM < Detalye ng Rate ng Daloy <= 100SLM 0.1MPa -0.4MPa 100SLM < Detalye ng Daloy < 300SLM |
| Hindi kinaugalian na pagkakaiba sa presyon ng pagtatrabaho | Available ang customized na konsultasyon |
