Pangkalahatang-ideya ng produkto
Ang mga punto ng pagsubaybay sa temperatura para sa mataas na boltahe na mga de-koryenteng kagamitan ay karaniwang matatagpuan sa mga kapaligiran na may mataas na boltahe, mataas na kasalukuyang, at malakas na magnetic field. Dahil sa mahigpit na mga kondisyon tulad ng malakas na electromagnetic na ingay, mataas na boltahe na pagkakabukod, at mga hadlang sa espasyo, ang real-time na pagsubaybay sa temperatura ng mataas na boltahe na mga de-koryenteng kagamitan ay nagiging lubhang mahirap.
Ang independiyenteng binuo na wireless temperature monitoring system ng aming kumpanya ay isang real-time na sistema ng pagsukat ng temperatura na gumagamit ng mga radio wave para sa pagpapadala ng signal. Ang system na ito ay naglalagay ng sensor sa device na sinusukat, at ang sensor ay konektado sa tumatanggap na host sa pamamagitan ng wireless network. Ang sistemang ito sa panimula ay nagtagumpay sa hamon ng real-time na online na pagsubaybay sa operating temperature ng mga contact na may mataas na boltahe na kagamitan.

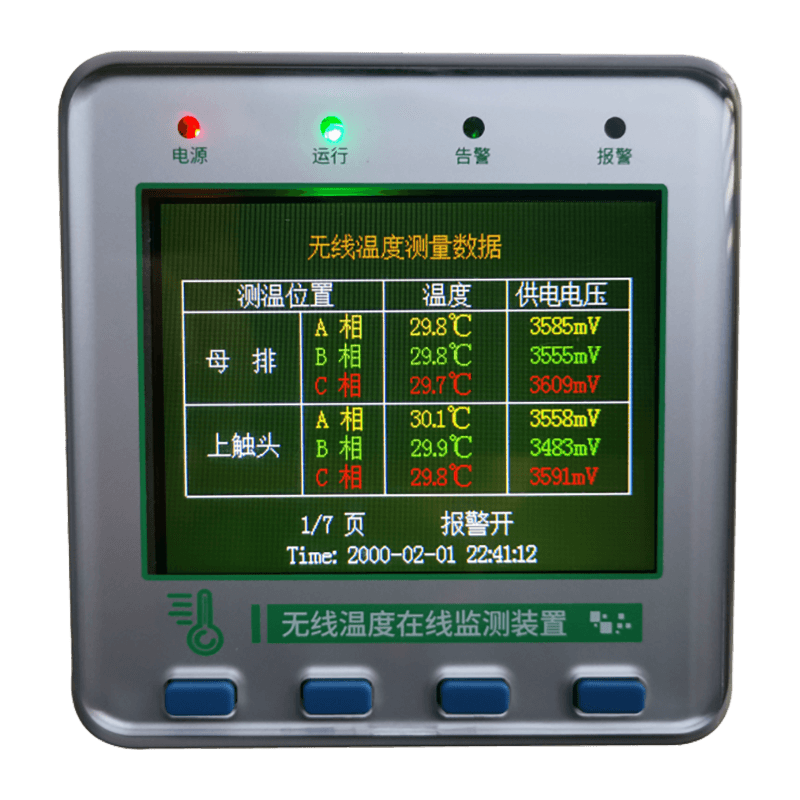

Ang KL-MT86MP small color screen wireless temperature measurement host ay isang host na may standard na 86*86 color screen display, nilagyan ng standard na interface ng komunikasyon, sumusuporta sa pagpapatakbo ng network, at may kakayahang tumanggap ng data mula sa mga wireless temperature sensor. Kasabay nito, sa tulong ng host computer software, makakapag-record ang host ng real-time na data ng operating temperature ng high-voltage na kagamitan, na nagbibigay-daan sa proactive na pagpapanatili ng mga high-voltage na kagamitan para sa mga thermal fault at pagbibigay ng makasaysayang data para sa pag-aayos ng high-voltage na kagamitan.
Ipinagmamalaki ng wireless na sistema ng pagsubaybay sa temperatura ang napakataas na pagiging maaasahan at seguridad. Gumagamit ang sensor ng temperatura ng ultra-low power na wireless na komunikasyon, na nagpapadala ng nakolektang data ng temperatura sa wireless temperature monitoring host sa pamamagitan ng wireless network. Direktang naka-install ang wireless temperature sensor sa temperature monitoring point ng bawat de-koryenteng device na may mataas na boltahe, gaya ng pang-industriyang kagamitan sa produksyon, mga de-kalidad na motor, high-voltage switch, busbar joint, panlabas na disconnector, transformer, at iba pang electrical contact na madaling kapitan ng mataas na temperatura.
Mga teknikal na pagtutukoy
| Pangunahing pag-andar | Panimula ng function |
| | Tumanggap ng data | Natatanggap nito ang temperatura at boltahe ng pagpapatakbo ng sensor na na-upload ng wireless na sensor ng temperatura. |
| Ipakita ang data | Ang natanggap na data ay ipinapakita sa kulay, na nagbibigay ng mas intuitive na epekto ng pagpapakita. Ang switch ng backlight ay nakokontrol, na ginagawang angkop para sa iba't ibang mga application. |
| Pagpapakita ng orasan | Ang isang real-time na orasan ay ipinapakita at nagsisilbing sanggunian ng oras para sa pag-log ng kaganapan. |
| Mga setting ng parameter | Ang lahat ng mga parameter ay madaling iakma, ang operasyon ay maginhawa, at ang data ay hindi nawawala kapag naka-off ang kuryente. |
| Output ng alarm | Kapag may nangyaring alarma, ang relay dry contact ay naglalabas ng signal at naglalabas ng buzzer alarm sound. |
| | Mga tala ng matinding temperatura | Itinatala ang pinakamataas at pinakamababang temperatura sa bawat punto ng pagsukat ng temperatura buwan-buwan, kasama ang kaukulang boltahe ng power supply at ang oras ng paglitaw. Kapag ginamit sa mga taon, awtomatiko nitong ino-overwrite ang data para sa buwang iyon mula sa nakaraang taon. |
| Talaan ng alarma sa temperatura | Itinatala ang temperatura, oras ng pagsisimula, at oras ng pagtatapos ng bawat yugto sa lokasyon ng pagsukat ng temperatura kung saan nagkaroon ng alarma. Hanggang 100 record ang maaaring i-save. Kapag mayroong higit sa 100 mga tala, ang pinakalumang tala ay awtomatikong mapapatungan. |
| Talaan ng kawalan ng timbang sa temperatura | Kapag ang tatlong yugto ng temperatura sa parehong lokasyon ng pagsukat ng temperatura ay hindi pantay, ang temperatura at oras ng paglitaw ng bawat yugto sa kasalukuyang pangkat ay itinatala buwan-buwan, at ang antas ng kawalan ng timbang ay kinakalkula. Kapag ginamit sa mga taon, awtomatikong ma-overwrite ang data ng nakaraang taon para sa buwang iyon. |
| Pamamahala ng Password | Ginagamit ang pamamahala ng password, at kailangang maglagay ng password kapag nagtatakda ng mga parameter. Mayroong dalawang uri ng mga password: password ng user at password ng system. Ang pagpasok sa password ng system ay nagbibigay-daan sa pag-access sa mas advanced na mga setting. |
Mga teknikal na pagtutukoy
| Mga teknikal na parameter | Mga teknikal na tagapagpahiwatig |
| Mga wireless na parameter | wireless frequency | Opsyonal ang 2.4GHz at 433MHz. |
| Pamamahala ng bilang ng mga wireless sensor | ≤240 |
| Mga parameter ng komunikasyon | Mga paraan ng komunikasyon | RS485 interface ng komunikasyon, distansya ng komunikasyon ≤1200m (walang repeater) |
| Bilang ng mga host sa isang network | ≤128 |
| Protokol ng Komunikasyon | Modbus Protocol: Communication Protocol para sa Wireless Temperature Measurement System |
| baud rate | Available ang 1200, 2400, 4800, 9600, 19200 bps |
| Mga Default na Parameter ng Alarm | Halaga ng alarma sa temperatura | Itaas na limitasyon: 90 ℃, mas mababang limitasyon: -20 ℃ |
| Halaga ng alarma sa temperatura | Itaas na limitasyon: 60 ℃, mas mababang limitasyon: -10 ℃ |
| halaga ng boltahe ng alarma | 2700mV |
| Relay dry contact parameter | AC220V/5A (1 set ng passive na normally open/normally closed contacts) |
| Boltahe sa pagpapatakbo | AC 85～265V / DC 110～370V |
| Pangkalahatang pagkonsumo ng kuryente | ≤5VA |
| Temperatura ng pagpapatakbo | -10 ℃ hanggang 70 ℃ |
| Operating humidity | ≤90%RH, non-condensing, non-corrosive |
| altitude | ≤2500 metro |
| Antas ng proteksyon | IP20 |
| Paglaban sa pagkakabukod | ≥100MΩ (temperatura sa pagitan ng 10~30 ℃, relatibong halumigmig na mas mababa sa 80%) |
| Paraan ng pag-install | Naka-embed na pag-install |
