Pangkalahatang-ideya ng Produkto
Ang passive wireless temperature sensor ay isang single-channel, high-precision passive temperature sensor na binubuo ng temperature sensor, signal modulation at amplification device, logic control circuit, wireless communication circuit, at antenna. Ang temperature sensor na ito ay gumagamit ng CT induction power extraction technology, na ginagawa itong angkop para sa karamihan ng mga senaryo sa pagsukat ng temperatura na may naaangkop na kasalukuyang mga koneksyon. Hindi ito nangangailangan ng panlabas na supply ng kuryente o lakas ng baterya, na nag-aalok ng makabuluhang mga pakinabang sa mga tuntunin ng katatagan ng produkto at kadalian ng pag-install kumpara sa mga sensor ng temperatura na pinapagana ng panlabas na mahirap i-deploy at sa mga sensor na pinapagana ng baterya na madaling kapitan ng epekto ng temperatura ng kapaligiran sa kanilang habang-buhay.

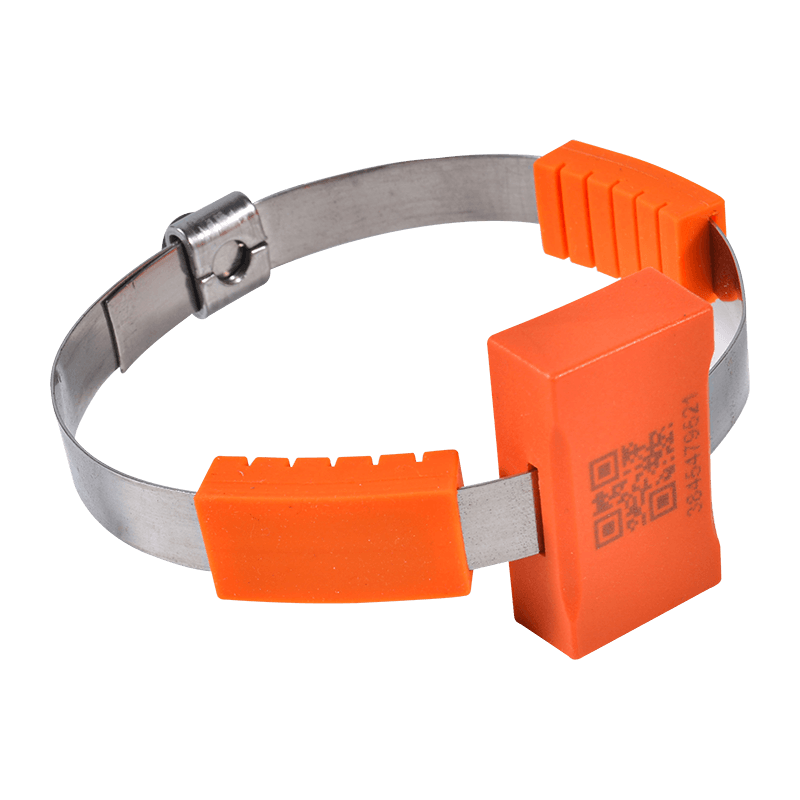

Nagtatampok ang temperature sensor na ito ng single-channel temperature detection at gumagamit ng strap-on mounting method, na nagbibigay-daan sa direktang kontak sa bagay na sinusukat para sa madali at secure na pag-install. Gumagamit ito ng ultra-low-power na wireless na komunikasyon, na nagpapadala ng nakolektang tatlong-channel na data ng temperatura sa isang wireless na host ng pagsukat ng temperatura sa pamamagitan ng wireless network. Pangunahing naka-deploy ang produkto sa mga application gaya ng low-voltage switchgear.
Pangunahing teknikal na mga parameter
| parameter | Saklaw ng pagsukat ng temperatura: -40 ～ 150 ℃ |
| Katumpakan ng pagsukat: ±1 ℃ |
| Dalas ng pagsa-sample ng temperatura: 10~30 segundo (random) bilang default |
| Wireless frequency: 433MHz |
| Distansya ng wireless transmission: ≥ 350 metro (open space) |
| Operating power: Inductive power , induced current na mas malaki sa 3A |
| Simula sa kasalukuyang: <5A |
| Kinakailangan ang antas ng boltahe para sa lokasyon ng pag-install ng sensor: ≤ 220KV |
| Pangunahing kasalukuyang kinakailangan para sa lokasyon ng pag-install ng sensor: ≤5000A (Para sa mga agos na lampas sa 5000A, mangyaring makipag-ugnayan sa mga teknikal na tauhan ng tagagawa upang masuri ang mga kondisyon ng site). |
| Paraan ng pag-install: Naka-bundle |
| Pangunahing sukat ng katawan: 24 mm * 22 mm * 10 mm |
| I-install Bahagi | Matatanggal na high-voltage switchgear: busbars, stationary contacts, cable connections, atbp. Low-voltage switchgear: papalabas na mga terminal, circuit breaker input at output terminal. Mga tubular na busbar, tansong busbar, mga terminal ng substation, atbp. |
| Inayos ang high-voltage switchgear: mga busbar, isolating switch, cable connections, atbp. |
| Low-voltage switchgear: circuit breaker inlet, outlet, cable outlet, atbp. |
| I-installation steps |  Hakbang 1: Tantyahin ang haba ng lokasyon ng pag-install at ipasok ang naaangkop na haba sa pamamagitan ng module; ipasok ang power-collecting plate at malambot na silicone sa sensor (na ang corrugated side ng malambot na silicone ay nakaharap pababa, nakahanay sa temperature sensing position). |
| Hakbang 2: I-wrap ang module sa paligid ng pinagmumulan ng kuryente (pangunahing kasalukuyang landas) upang ang temperatura ng pagsukat ng punto ay madikit sa bahaging susukatin, at higpitan ang mga alloy plate sa magkabilang panig; pagkatapos ay i-overlap ang dalawang dulo sa ilalim ng mga clip. Higpitan ang mga turnilyo gamit ang Allen wrench. |
