Paglalarawan ng Produkto at Mga Rating ng System
Mga Pangunahing Pagtutukoy: Ang controller ay may na-rate na kapangyarihan na 0.75KW at nagpapatakbo sa isang 220V na naka-rate na boltahe.

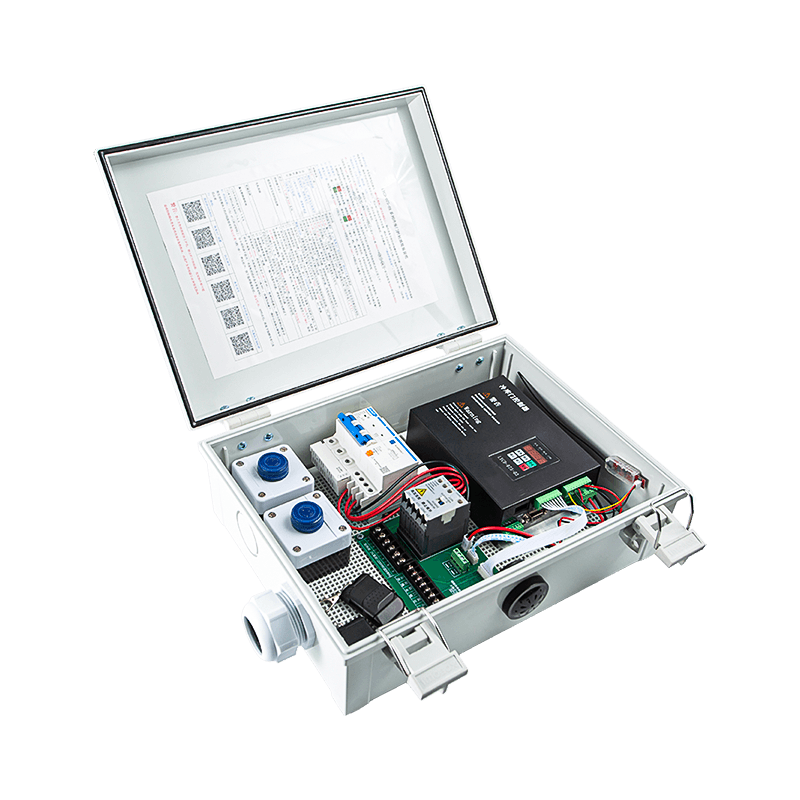

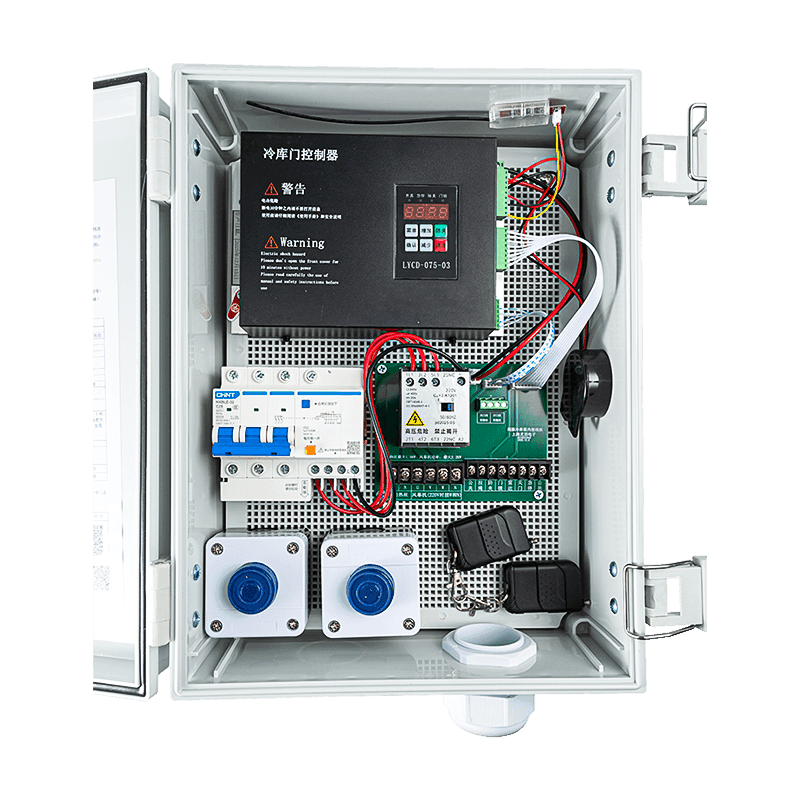

System Integration: Ito ay kadalasang nakalagay sa loob ng AIG-1500L-01J refrigerator door control box.

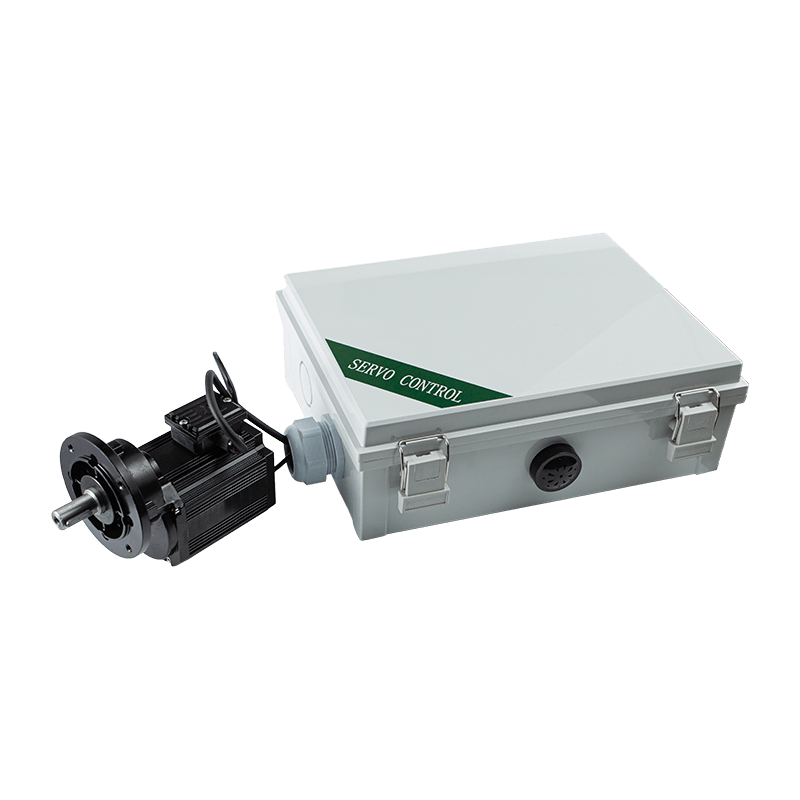

Compatible Motor: Ginagamit ng system ang MT01-JS-45N (DLG-56S-45), isang three-phase permanent magnet gear motor na nagtatampok ng 45N.m rated torque at reduction ratio na 1:6.45.
Suporta sa Peripheral: Kasama sa controller ang mga nakalaang output para sa mga panlabas na heating wire (hanggang 1KW sa 220V) upang maiwasan ang pagyeyelo ng pinto at mga panlabas na air curtain (hanggang 2.2KW) para mapanatili ang climate control.
Mga aplikasyon
Pangunahing Kapaligiran: Ito ay ininhinyero para sa mga pasilidad ng cold storage, na namamahala sa mga mabibigat na sliding door na nangangailangan ng mataas na torque at precision.
Environmental Resilience: Ang system ay binuo upang makatiis sa malupit na mga kondisyon, na ang motor ay na-rate para sa ambient temperature sa pagitan ng -25°C at 50°C at relatibong halumigmig hanggang 95%.
Mga Pangunahing Tampok
Voice-Guided Commissioning: Nagtatampok ang controller ng isang automated na paraan ng pag-debug kung saan nagbibigay ang isang speaker ng countdown at voice prompt para gabayan ang user sa pamamagitan ng self-test at pagsukat ng lapad ng pinto.
Flexible na I/O Interface: Nagbibigay ito ng mga terminal para sa malawak na hanay ng mga panlabas na signal, kabilang ang mga pull-cord, radar, lock ng pinto, emergency stop, at anti-pinch sensor.
Nako-customize na Parameterization: Maaaring isaayos ng mga user ang siyam na speed gear, motor starting current, at partikular na tightening torques kapag naabot ng pinto ang ganap na bukas o saradong mga posisyon nito.
Mga Programmable Relay: Maaaring italaga ang tatlong relay output sa iba't ibang function, gaya ng air curtain switching, library occupied signal, o alarm output.
Remote Management: Ang system ay may kasamang remote control receiver module na may simpleng code pairing at clearing procedures para sa wireless na operasyon.
Mga Parameter ng Pagganap ng Produkto
| Boltahe ng Input | 176–264 VAC, 50/60 Hz |
| Kontrol ng Motor | Nakokontrol na high-voltage servo geared motor, maximum na output power 1500 W |
| Mga Signal ng Input | Buksan, Isara, Ihinto, Anti-kurot / Proteksyon sa sunog, Door lock, Radar, atbp. |
| Mga output | 380 VAC air curtain motor, 220 VAC heating element, buzzer, open position signal, close position signal |
| Komunikasyon | Isang interface ng RS485, na nagpapagana ng kontrol sa network |
