Paglalarawan ng Produkto

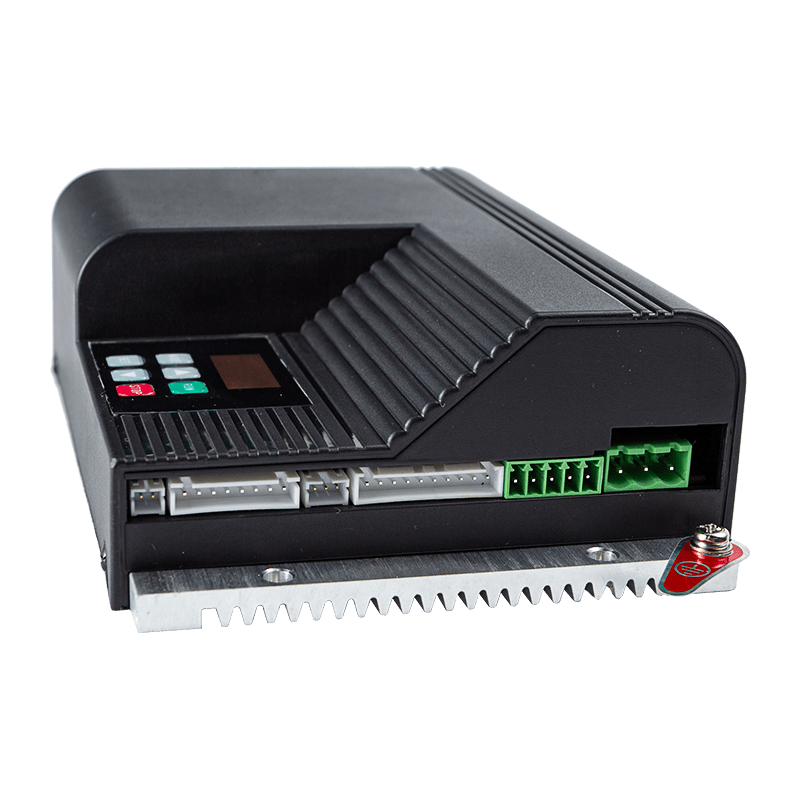

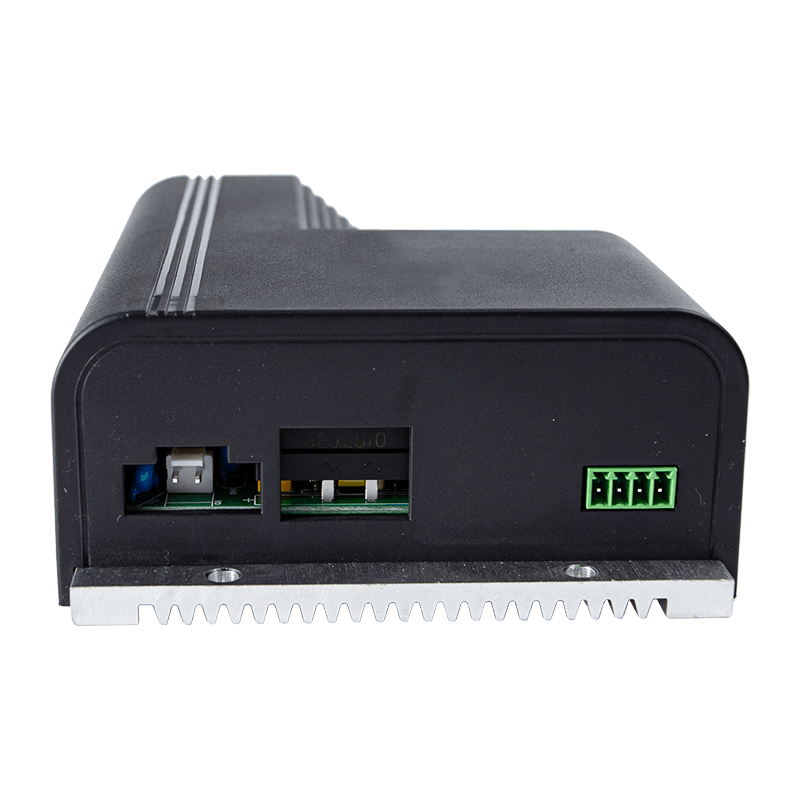

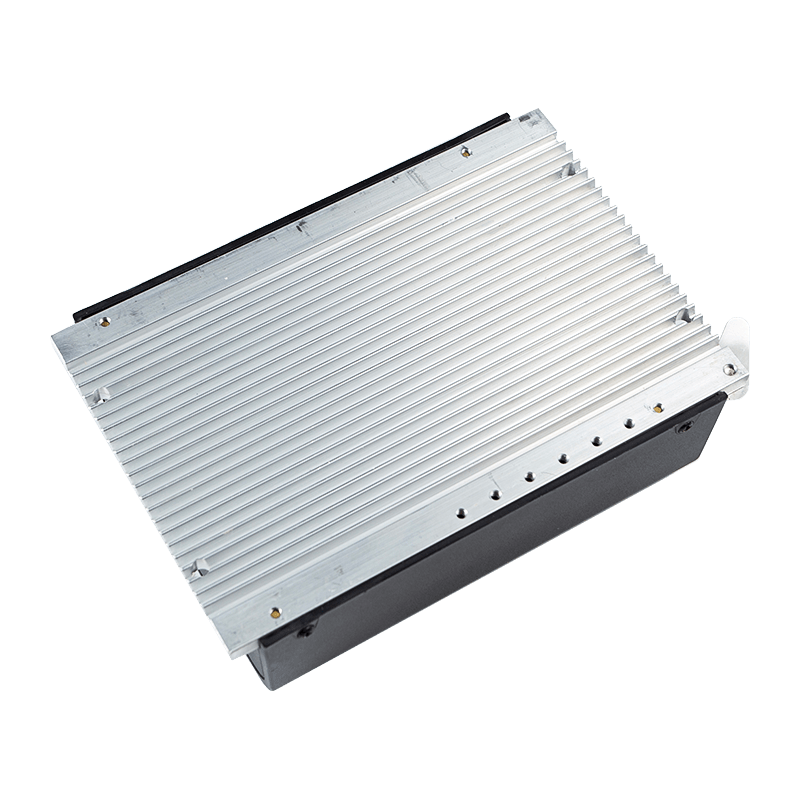

Uri ng Device: Isang high-performance na elevator door servo controller na idinisenyo para sa tumpak na pamamahala ng mga elevator door system.
Paraan ng Kontrol: Gumagamit ng ganap na closed-loop space vector PWM control.
System Compatibility: Partikular na idinisenyo upang gumana sa MT01-TB-120W permanent magnet servo motor.
Power Requirements: Gumagana sa isang single-phase input voltage na 176~264V AC (50/60Hz).
Mga Pangunahing Tampok
Comprehensive Monitoring: Nagtatampok ng digital display na sumusubaybay sa bilis ng output, kasalukuyang, boltahe ng busbar, posisyon ng pinto, at kabuuang oras ng pagtakbo.
One-Touch Commissioning: May kasamang automated na "one-key debugging" function (A-c) na sumusukat sa lapad ng pinto at sumusubok sa paunang posisyon.
Malawak na Parametrization:
Mga Kurba ng Pintuan (O & C group): Nagbibigay-daan para sa fine-tuning ng apat na magkakaibang bilis ng gear, kabilang ang mga partikular na distansya ng buffer, acceleration, at mga bilis ng deceleration para sa parehong mga ikot ng pagbubukas at pagsasara.
Mga Parameter ng Technician (F group): Pinamamahalaan ang mga pares ng poste ng motor, mga linya ng encoder, at mga function ng output ng relay.
Flexible I/O: Nilagyan ng walong digital input (para sa mga signal tulad ng fire alarm, safety sensor, at door command) at tatlong relay output para sa status o fault alarm.
Advanced Logic: Sinusuportahan ang parehong level at edge switching gate signal mode at may kasamang adjustable na mga oras ng paghatol para sa pagharang ng pinto.
Mga aplikasyon
Pangunahing Aplikasyon: Pamamahala sa pagpapatakbo ng mga sliding lift/elevator door.
Mga Espesyal na Mode: May kasamang demo mode (F1.4) para sa tuluy-tuloy na pagsubok na pagbibisikleta ng mekanismo ng pinto.
Pinagsamang Sistema: Sinusuportahan ang TTL na komunikasyon para sa pagkopya ng data at panlabas na setting ng parameter/debugging.
Mga Parameter ng Pagganap ng Produkto
| Boltahe ng Input | 176–264 VAC, 50/60 Hz |
| Pagkakatugma ng Motor | Sinusuportahan ang nakokontrol na 24V DC brushless motor o servo motor; maximum na kasalukuyang output 7.5A; maximum na kapangyarihan ng output 150W |
| Power Supply | Pinagsamang 24V switching power supply |
| Komunikasyon | Nilagyan ng RS-485 communication networking function |
| Mga Signal ng Input | Buksan, Isara, Anti-pinch/Fire protection, Arrival, Motor thermal protection |
| Relay Output Signal | Naabot ang bukas na posisyon, Naabot na ang isara ang posisyon, Alarm ng kasalanan |
| Saklaw ng Application | I-export ang mga pinto ng elevator, mga pinto ng elevator ng villa, at mga espesyal na customized na door operator system |
