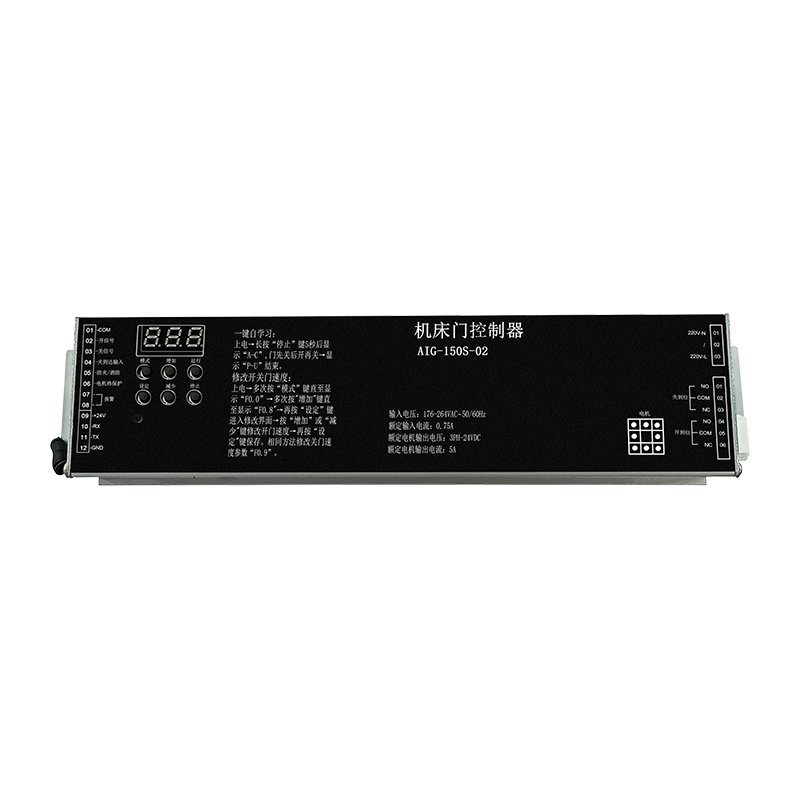

DC Brushless Controller para sa Machine Tool Doors

Paglalarawan ng Produkto at Mga Aplikasyon

Target na Application: Ang controller na ito ay partikular na idinisenyo para sa automated na operasyon ng mga pinto ng machine tool.

Uri ng System: Ito ay isang DC brushless controller na gumagamit ng full closed-loop space vector PWM control para pamahalaan ang paggalaw ng motor.

Pisikal na Profile: Ang unit ay compact, na may mga sukat na 261 x 64 x 41 mm (LxWxH).

Mga Pangunahing Tampok

One-Key Debugging: Ang system ay may kasamang pinasimpleng "A-c" na self-learning function na awtomatikong sumusukat sa paglalakbay sa pinto at kinikilala ang paunang anggulo ng motor.

Comprehensive Control Interface: Ang isang digital keypad ay nagbibigay-daan sa mga user na lumipat sa pagitan ng mga mode, subaybayan ang real-time na data (bilis at kasalukuyan), at baguhin ang mga parameter ng function.

Multi-Level Operational Curves:

Pagbubukas (O) at Pagsasara © Mga Grupo: Sinusuportahan ang apat na natatanging antas ng bilis (Lv1–Lv4) na may mga nako-customize na setting para sa acceleration, deceleration, “jerk” (smoothness), at cushion distances.

Nako-configure na I/O:

Mga Input: Sinusuportahan ang mga panlabas na signal para sa open/close command, limit switch, at safety/fire link input.

Mga Relay Output: May kasamang tatlong relay na maaaring i-program para sa 15 iba't ibang function, tulad ng pagsenyas kapag ang pinto ay ganap na nakabukas/nakasara o nagpapahiwatig ng isang controller fault.

Real-Time Monitoring (N Parameter): Sinusubaybayan ang teknikal na data kabilang ang boltahe ng DC bus, kasalukuyang posisyon ng encoder, kabuuang oras ng pagtakbo, at mga bilang ng door cycle (hanggang sa milyun-milyong cycle).

Mga Benepisyo at Mga Pag-andar na Pangkaligtasan

Katumpakan at Pagiging Maaasahan: Ang paggamit ng mga shielded encoder cable at closed-loop control ay nagsisiguro ng tumpak na pagpoposisyon ng pinto at pinipigilan ang "runaway" na mga motor sa panahon ng operasyon.

Mga Proteksyon sa Kaligtasan:

Anti-Pinch Logic: Kasama ang mga programmable na "dead zone" at mga oras ng pag-detect ng stall upang maiwasan ang pinsala o pagkasira ng kagamitan.

Environmental at Electrical Guarding: Nagtatampok ng sapilitan na proteksyon ng pag-akyat ng kidlat at proteksyon sa thermal ng motor (sa pamamagitan ng DI6 o DI5).

Advanced Diagnostics: Iniimbak ng controller ang pinakabagong apat na fault (hal., E-01 para sa overcurrent, E-02 para sa encoder failure) upang mapadali ang mabilis na pag-troubleshoot.

Stability: May kasamang built-in na proteksyon laban sa overvoltage, undervoltage, stalling ng motor, at reverse rotation.
