DC Brushless Elevator Door Controller

Paglalarawan ng Produkto

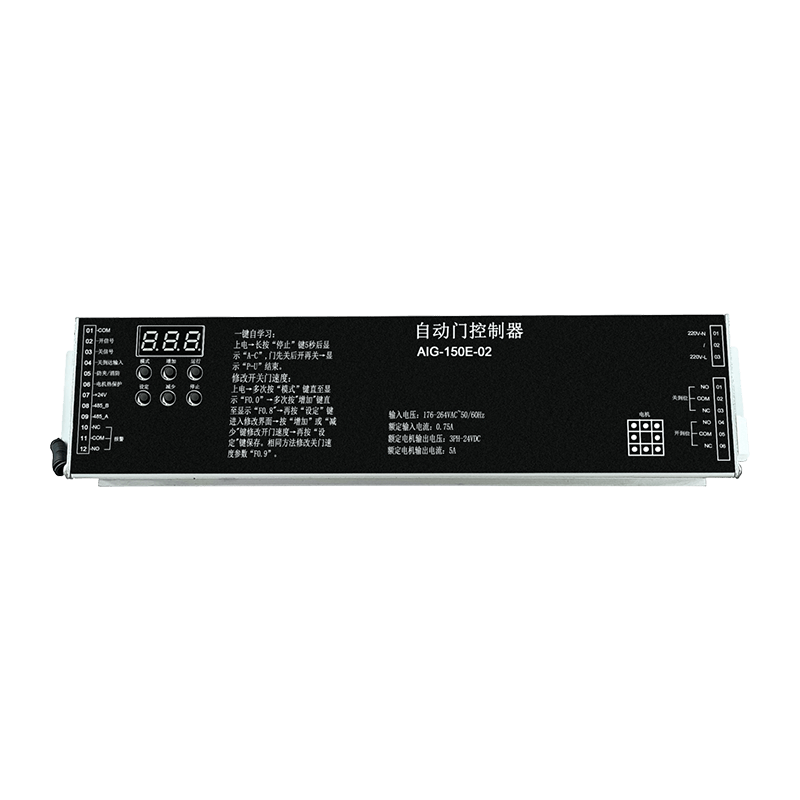

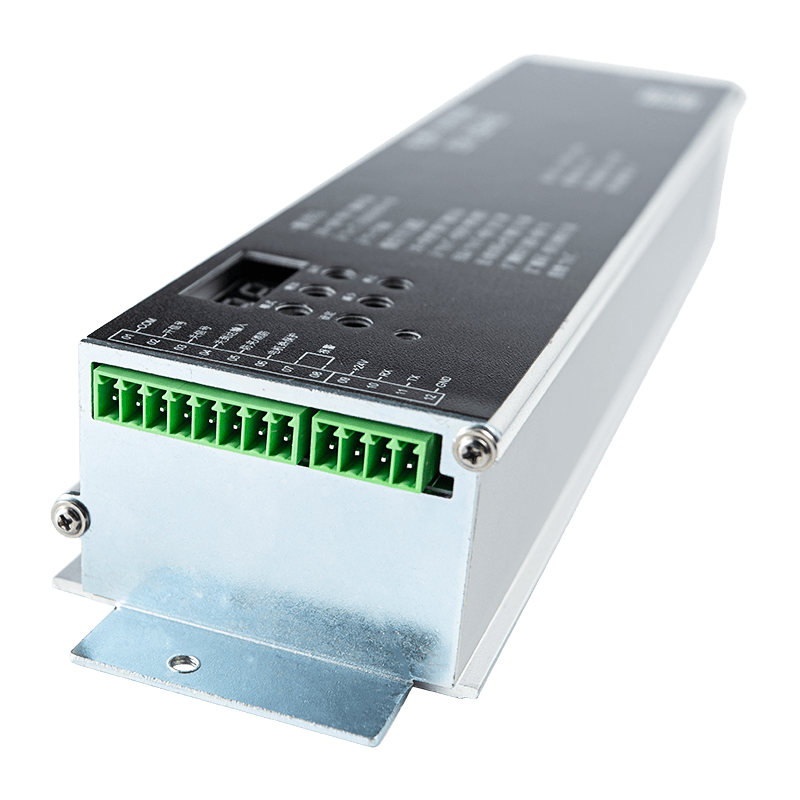

Modelo: Ang AIG-150E-02 ay isang brushless DC controller na partikular na idinisenyo para sa mga elevator door.

Power at Input: Gumagana ito sa isang single-phase 220V input gamit ang isang three-wire (telecommunications) na paraan ng mga wiring.

System Compatibility: Ito ay idinisenyo upang gumana sa mga walang brush na DC motor, partikular sa modelong MT02-WS-100W.

Mga aplikasyon

Pangunahing Paggamit: Ang aparato ay nagsisilbing isang sliding door controller.

Mga Tukoy na Setting: Kasama sa system ang mga configuration para sa mga partikular na uri ng mga pinto, gaya ng mga medical gate (parehong encoder synchronous at DC brushless na bersyon).

Kapaligiran: Ang mga katugmang motor tulad ng MT01-YC-43W ay na-rate para sa mga operating temperature sa pagitan ng -20°C at 50°C.

Mga Pangunahing Tampok

Pagsubaybay sa Katayuan: Ang isang digital na tube display ay nagbibigay ng real-time na feedback sa operating state, gaya ng awtomatikong pagsukat ng lapad ng pinto (A_c), normal na pagbubukas (Uoo), at pagsasara (Uco).

Mga Nako-customize na Parameter:

Mga Parameter ng User (P-series): Nagbibigay-daan sa pagsasaayos ng mga bilis ng pagbubukas/pagsara, mga oras ng pagkaantala ng awtomatikong pagsasara, at anti-pinch torque.

Mga Parameter ng Technician (F-series): Nagbibigay ng mas malalim na kontrol sa mga pares ng poste ng motor, mga ratio ng pagbabawas, at advanced na mga setting ng KP/KI ng singsing ng bilis para sa maayos na acceleration at deceleration.

Torque Control: Ang controller ay namamahala sa iba't ibang torque phase, kabilang ang panimulang torque, anti-pinch torque, at paghawak ng torque kapag ang pinto ay nasa lugar.

Mga Mode ng Operasyon: Sinusuportahan ang mga pangunahing-pangalawang modelo, mga emergency na mode ng baterya, at isang aging demo mode para sa pagsubok,

Mga Benepisyo at Mga Pag-andar sa Kaligtasan

Mga Proteksyon sa Kaligtasan: Kasama sa controller ang integrated blocking detection (sensitivity-adjustable) upang matukoy kapag nakaharang ang daanan ng pinto.

Mga Tool sa Diagnostic: Tinutukoy ng komprehensibong sistema ng pag-troubleshoot ang mga partikular na pagkakamali, gaya ng encoder/Hall failure (E02), overvoltage (E05), at motor overload (E18).

Integridad sa Operasyon: Upang matiyak ang kaligtasan, ang system ay nangangailangan ng propesyonal na pag-install, mahigpit na saligan ng earth wire, at ang paggamit ng mga shielded cable para sa mga encoder upang maiwasan ang interference.

Mga Tampok sa Pagpapanatili: Sinusubaybayan ng controller ang mga naipon na oras ng pagtatrabaho at nagbibigay-daan sa "pagbawi ng parameter" na i-reset ang device sa mga factory default para sa mga partikular na uri ng gate.
