Paglalarawan ng Produkto

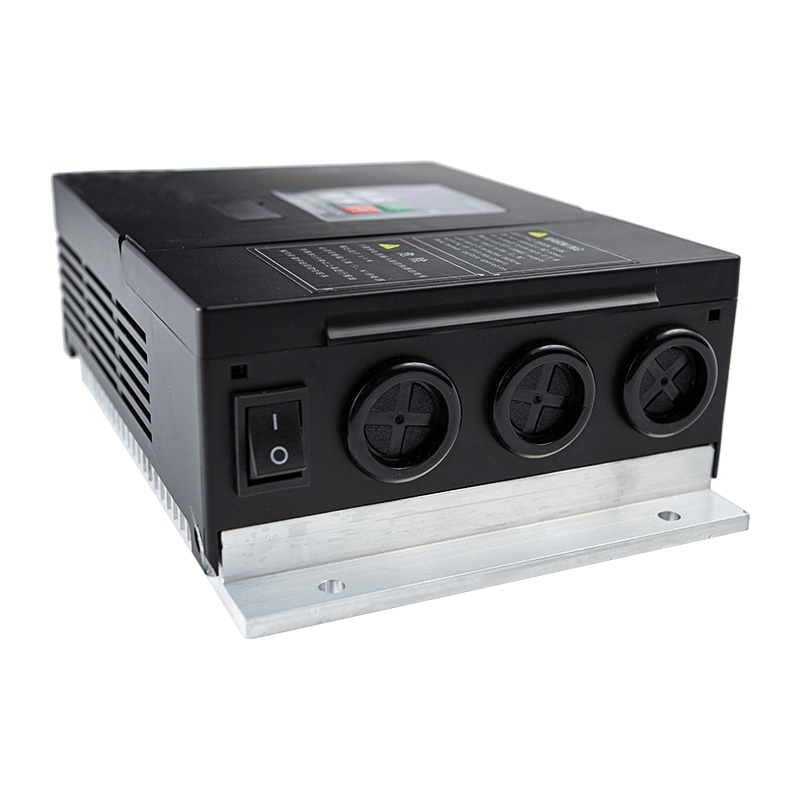

Uri ng Device: Ito ay isang variable frequency drive na partikular na idinisenyo bilang Elevator Door AC Asynchronous Controller.
System Interface: Nagtatampok ito ng digital keypad na may display para sa nabigasyon, pag-edit ng parameter (mga uri ng "p", "n", at "d"), at pagsubaybay.

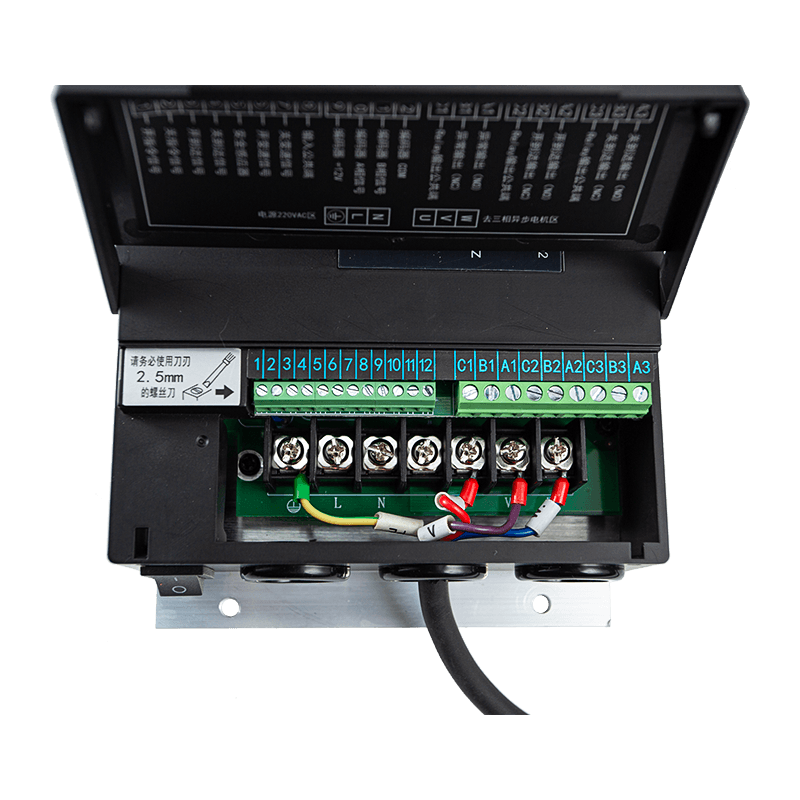

Power at Connectivity: Gumagamit ang unit ng single-phase power supply at may kasamang mga terminal para sa koneksyon ng motor, mga input signal (bukas/sarado/limit), at mga error na output.
Mga aplikasyon
Pangunahing Paggamit: Pagkontrol sa pagbubukas at pagsasara ng mga cycle ng elevator/lift door.
Mga Operating Mode: Sinusuportahan nito ang ilang mga dalubhasang running mode, kabilang ang:
- Mga mode ng Encoder at Encoder Circle.
- 4-position switch at 4-position switch circle mode.
- Communication mode sa pamamagitan ng RS-485 para sa integrated system control.
- Manu-manong mode para sa pagsubok at pag-setup.
Mga Pangunahing Tampok
Nako-customize na Mga Kurba ng Pinto: Maaayos ng mga user ang paggalaw ng pinto sa pamamagitan ng pagsasaayos ng mga parameter para sa acceleration, deceleration, at frequency sa iba't ibang yugto ng open/close cycle.
Programmable Torque Control: May kasamang DC torque boost level (P05) at partikular na pagpapanatili ng kasalukuyang mga setting (d40, d41) upang mapanatili ang posisyon ng pinto kapag ganap na nabuksan o nakasara.
Flexible Control Logic: Ang controller ay nagbibigay-daan para sa pagpili ng input signal logic (Normally Open o Normally Closed) at nag-aalok ng maramihang control mode (Keypad, Terminal, o Communication).
Real-Time Monitoring: Sinusubaybayan at ipinapakita ng system ang isang malawak na hanay ng data, kabilang ang dalas ng output, kasalukuyang, posisyon ng pinto, lapad ng pinto (pulse), at kabuuang oras ng pagtakbo.
Seguridad: Ang isang tampok na proteksyon ng password (P41) ay magagamit upang i-lock ang mga parameter at maiwasan ang mga hindi sinasadya o hindi awtorisadong pagbabago.
Mga Benepisyo
Precision at Smoothness: Sa pamamagitan ng pagbibigay ng hanggang anim na magkakaibang oras ng acceleration/deceleration para sa parehong pagbubukas at pagsasara, tinitiyak ng controller ang isang maayos na mekanikal na operasyon at isang de-kalidad na running curve.
Komprehensibong Proteksyon: Kasama sa drive ang pinagsamang mga pananggalang laban sa overcurrent, overvoltage, undervoltage, at overloading, na pinoprotektahan ang controller at ang motor mula sa pinsala.
Pinasimpleng Pag-troubleshoot: Ang isang malawak na listahan ng mga error code (hal., SC1 para sa overcurrent, Er1 para sa encoder pulse failure) ay nagbibigay-daan sa mga technician na mabilis na masuri at malutas ang mga pagkakamali.
Handa nang Gamitin: Ang mga unit ay ipinadala kasama ng factory-completed autotuning para sa mga pulso sa lapad ng pinto at mga parameter ng function, na nagbibigay-daan para sa agarang pangunahing operasyon.
Mga Parameter ng Pagganap ng Produkto
| Boltahe ng Input | 176–264 VAC, 50/60 Hz |

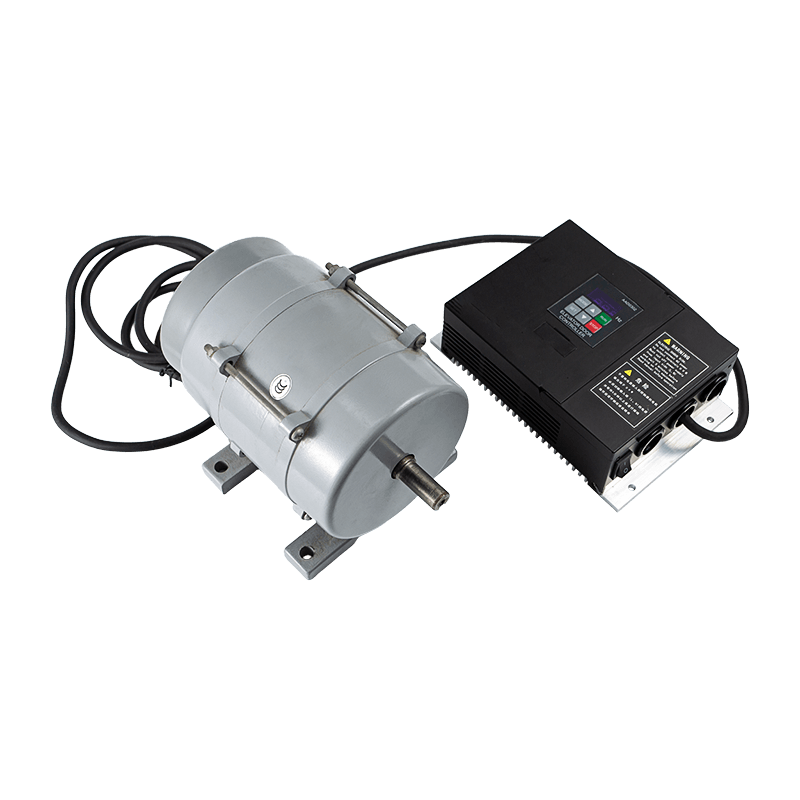

| Pagkakatugma ng Motor | Sinusuportahan ang high-voltage servo motors o high-voltage asynchronous motors; maximum na output kasalukuyang 3A, maximum na output kapangyarihan 500W |
| Mga Signal ng Input | Buksan, Isara, Anti-kurot/Proteksyon sa Sunog, Naabot na ang posisyon, Proteksyon sa init ng motor |
| Relay Output Signal | Naabot ang bukas na posisyon, Naabot ang isara ang posisyon, Alarm ng kasalanan |
| Saklaw ng Application | Tugma sa modelong Panasonic AAD03020 |
